Máquinas para Lapidação Kemet

Os sistemas de lapidação e polimento – Kemet - foram desenvolvidos dentro da mais avançada tecnologia permitindo a obtenção de superficies planas e polidas de altissima qualidade.

A sua eficiência operacional é sobremaneira aumentada quando usados em conjunto com os nossos produtos diamantado os quais por sua vez são fabricados com insumos de primeira qualidade. Assim, através de uma a formulação balanceada, além do excelente poder de des- baste, possui ainda propriedades fisico-quími- cas adequadas permitindo, facilidade de limpeza, resistência a decomposição pelo calor, grande poder de lubrificação, tornando-se um dos mais ecologicamente compatíveis com o meio ambi- ente existente no mercado.

Máquina de lapidação de ajustes

Máquina de lapidação de ajustes

Lapidação e Polimento Esférico

Lapidação e Polimento Esférico

Máquina de lapidação - Kemet 15-20

Máquinas de bancada para lapidação e polimento de precisão. São fabricadas em solida estrutura metálica permitindo o ajuste da altura das estações de trabalho.

De concepção eletrônica digital incorpora temporizadores e sistema para dispensa das soluções abrasivas.

  • Velocidade variável.
  • Adaptáveis para montagem em bancadas.
  • Obtenção de superfícies planas com excelente qualidade de acabamento.
  • Redução considerável do custo da preparação.
  • Controle preciso da dispensa das suspensões diamantadas.
  • Redução das perdas de consumíveis, através de preciso controle da sua dispersão na área em trabalho.
  • Sistema embutido para acondicionamento dos discos de lapidação.
  • Sistema elétrico em conformidade com a norma EN 602014.
  • Facilmente adaptáveis para qualquer aplicação de processos de lapidação.
  • Portabilidade.

Opções

  • Emprego do sistema de apoio externo.
  • Velocidade fixa.
  • Sistema de levantamento pneumático na versão 20.
Máquina de lapidação Kemet 15-20

Máquina de lapidação - Kemet 24 - 36

As máquinas são fabricadas em rígidas estruturas de aço tubular onde são montadas as unidades de acionamento, estações de trabalho e tanques tanto para armazenamento das soluções abrasivas como coleta de resíduos de trabalho.Sua avançada concepção tecnológica incorpora um dispositivo de acionamento uniforme e suave do disco de lapidação até atingir a velocidade máxima de operação previamente selecionada.

  • Obtenção de superfícies planas com excelente qualidade de acabamento.
  • Redução consideravelmente o custo da pre paração – controle preciso da dispensa das suspensões diamantadas.
  • Sistema embutido para acondicionamento dos discos de lapidação.
  • Para peças de grande porte ou volumes de produção.
  • Sistema elétrico em conformidade com a norma EN 602014.

Opções

máquina de lapidação Modelos 24 - 36

Modelo m/c   15 20 24 36 48 56 72 84 120
Ø externo Disco mm 381 508 610 914 1218 1422 1828 2132 3048
pol 15 20 24 36 48 56 72 84 120
Velocidade disco   70rpm 70rpm 58rpm 58rpm 48rpm 48rpm 30rpm 20rpm 4-24rpm
Nº aneis de condicioanmento   3 3 3 or 4 3 or 4 3 or 4 3 or 4 4 4 4
Ø interno anel de condicion. mm 140 191 248
209		 368
322		 505
432		 578
530		 692 813 1016
pol 5.5 7.5 9.75
8.25		 14.5
12.7		 19.9
17.0		 22.7
20.9		 27.25 32 40
Altura face da
máquina		 mm 670 700 940 940 991 991 914 914 1750
pol 26.5 27.6 36 37 39 39 36 36 69
Alt. máq./disp.
pneumatico		 mm N/A 965 1630 2000 2350 2768 2820 2820 3000
pol N/A 38 64.2 78.75 92.5 109 111 111 118
Altura de
trabalho		 mm 310 385 940 940 1000 1000 912 912 1000
pol 12.2 15.2 37 37 39.4 39.4 36 36 39
Largura da
máquina		 mm 760 883 1220 1422 1600 2057 2120 2401
pol 30 34.75 48 56 63 81 83.5 102.4
Prof. da
máquina		 mm 620 780 1350 1620 2000 2184 2667 2970 5000
pol 24 30.7 53.2 63.7 78.7 86 105 117 197
Dados elétricos   220v-1Ph-50Hz o 380v o 415v 3Ph-50Hz 220v-1Ph-50Hz o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v o 380v o 415v 3Ph-50Hz 220v or 380v or 415v 3Ph-50Hz
Motor principal   0.37kW 0.75kW 1.5kW 4.1kW 7.5kW 11kW 15kW 22kW 22kW
Motor bomba de
abrasivos		   0.18kW 0.18kW 0.18kW 0.18kW 0.18kW 0.18kW 0.18kW 0.18kW Up to 1kW
Peso Neto Bastidor Abierto   116kg 245kg 555kg 1000kg 2845kg 3700kg 5359kg 8400kg 29,000kg
Peso bruto - embalagem para exportação - modelo face aberta   156kg 343kg 730kg 1220kg 3800kg 4000kg 6650kg 9979kg 34,000kg
Peso Neto Elevador Neumático   N/A 240kg 700kg 1530kg 3145kg 5273kg 7930kg 10,439kg 32,000kg
Pêso líquido - modelo com levantamento pneumatico   N/A 385kg 997kg 1880kg 3570kg 5573kg 9876kg 11,923kg 37,000kg

Notas: As dimensões métricas e imperiais (pol) são aproximadas. As dimensões indiadas incluem-se o sistema de aspersão eletrônica. As informações técnicas poderão ser alteradas sem prévio aviso

Dimensões das máquinas para lapidação Kemet

Os modelos são em função dos anéis de condicionamento para trabalhos relativos a 60% das suas respectivas áreas.

KEMET MODELO (No of aneis) Ø (mm)
6 7.5 9 10.5 12 13.5 15 18 22 26 30 34 38 42 46 50 54 60 70 80 90 100 110 120 130 140
15 (3 aneis) 275 175 118 86 60 50 40 27 18 12 10 8 6 5 4 3 2 2 2 1 1 1 1 1 1 1
20 (3 aneis) - - - - 150 114 90 63 39 33 21 17 14 10 9 7 6 5 3 3 2 2 1 1 1 1
24 (3 aneis) - - - - 210 165 132 87 57 42 33 24 18 15 13 10 9 7 5 4 3 3 2 2 1 1
24 (4 aneis) - - - - 150 114 90 63 39 33 21 17 14 10 9 7 6 5 3 3 2 2 1 1 1 1
36 (3 aneis) - - - - - - - 204 93 93 69 60 42 33 29 24 21 17 12 10 7 6 5 4 3 2
36 (4 aneis) - - - - - - - 156 72 72 54 39 33 25 33 20 15 12 10 8 5 5 3 2 2 2
48 (4 aneis) - - - - - - - - 132 132 99 75 60 48 39 33 29 24 17 14 12 8 7 5 5 4
56 (4 aneis) - - - - - - - - 204 204 150 117 100 76 62 52 44 35 26 20 16 12 10 8 8 6
72 (4 aneis) - - - - - - - - - - - 204 164 132 108 92 78 62 44 35 26 21 18 16 14 10
84 (4 aneis) - - - - - - - - - - - - - 185 152 129 109 88 63 47 38 30 24 20 17 15

Notas: os dados acima são para procedimentos de trabalho convencional. A capacidade da máquina pode ser aumentada através de dispositivos ou adaptações.

anel de condicion KEMET MODELO
15 20 24 36 48 56 72 84 120
Ø interno (mm) 3 aneis 140 191 248 368 505 578 - - -
4 aneis - - 209 322 432 530 692 813 1016

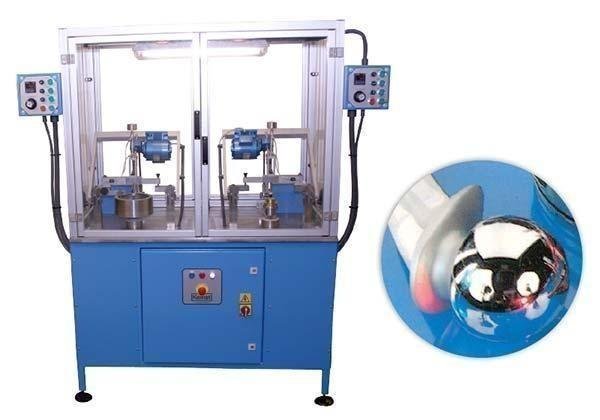

Sistema para polimento e lapidação em superfícies esféricas

Aplicações

Para lapidação e polimento de superfícies esféricas, com acabamento espelhado, com precisão de até 3 µm em esfericidade.

Caracteristicas do sistema

  • 6 motores com controle de velocidade independente.
  • A pressão de lapidação ou polimento aplicada pneumaticamente.
  • Rápida variação em função do tipo da superfície em trabalho, esférica ou côncava.
  • Tempo de operação menor que 5 minutos.
  • Baixo custo operacional.
  • Ajuste das condições de trabalho manual ou motorizado.
  • Segurança total com sistema de auto- levantamento de acesso das portas.
  • Dois temporizdaores.
  • Acionamento por interruptor único.
  • Sistema de iluminação incorporado.
  • Baixo nível de ruído operacional.
  • Fornecida complete incluindo jogo de ferramentas.
  • Conformidade CE.
  • Fornecido com completo manual e treinamento operacional.
  • Dimensões: 1600 mm (L) x 820 mm (P) x 250 mm (A).
  • Caracteristicas elétricas: 1 x 230V, 50 Hz.
  • Pressão maxima: 3 Bar.
Sistema para polimento e lapidação em superfícies esféricas

Vantagens no uso dos produtos Kemet Tecnologia avançada em Lapidação de superfícies planas

  • Significativa redução nos custos de lapidação
  • Ambientes de trabalho mais limpos
  • Minimização dos controles de inspeção
  • Única operação de acabamento superficial
  • Operação semi-qualificada
  • Rápida remoção material
  • Rápido processo de polimento
  • Parâmetros pré-selecionados
  • Redução de refugos
  • Excelente qualidade de acabamento geométrico e superficial
  • Fácilidade na limpeza das peças
  • Optimização tempo operacional

Indústrias e suas Aplicações

Aeroespaciais

Bombas & Válvulas
Turbinas
Manutenção de motores
Espaçadores

Medicina

Fibroscópios
Instrumentos cirúrgicos
Próteses
Marca passos

Ferramentaria e macharia

Moldes e insertos
Chapas de impressão
Facas “Slitter”
Moldes de extrusão

Bombas - Válvulas

Bombas de combustível,
bombas Hidráulicas,
vedantes mecânicos,
válvulas de entrada

Computação e Informática

Cabeças de discos
rígidos
Cabeças de gravação
Moldes para discos compactos - CD
Laminações

Automotiva

Injetores Diesel
dispositivos para Airbags
“Airbags” Anéis de Pistão
Bombas de óleo

Cerâmicas Técnicas

Alumína
Zircónia
Carboneto de Silíco
Cerâmicas piezo
elétricas
Ferritas

Optoeletrônica

Plano ópticos
Prismas e cilindros para lasers
Fibras Ópticas
Sensors
Safiras
ALN
