Tanques de limpieza por ultrasonido para herramientas y moldes

La limpieza por ultrasonido en el mantenimiento de moldes reduce la entrada manual y el desgaste, lo que resulta en importantes ahorros de costes. La técnica es perfecta para moldes y herramientas de plástico, de goma y de fundición.

  • Las unidades Corus sirven para aplicaciones limpieza de mantenimiento general.
  • Las dimensiones del tanque se basan en el europalet estándar.
  • Las piezas limpiadas se deben colocar en el tanque de limpieza en una canastilla de lavado.
  • Cada unidad es un módulo independiente.

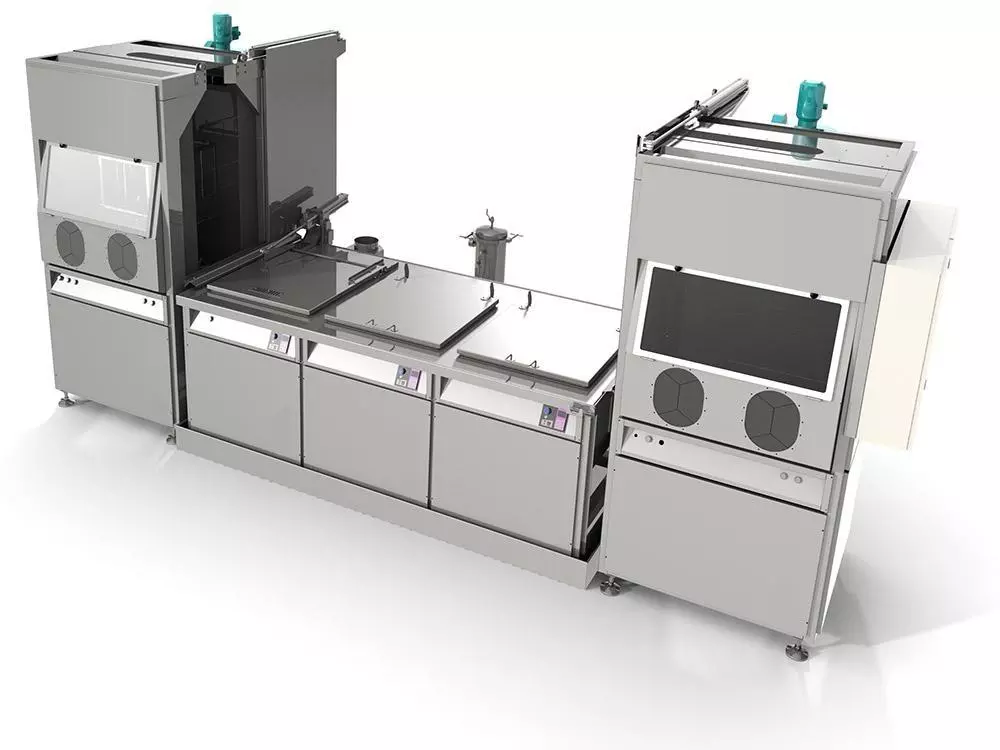

  • Los módulos se pueden colocar uno al lado del otro para formar una línea con etapas de lavado y enjuague.
  • El sistema puede complementarse además con tanques de almacenamiento, filtración, estación Ergo, polipasto de cadena, etc.

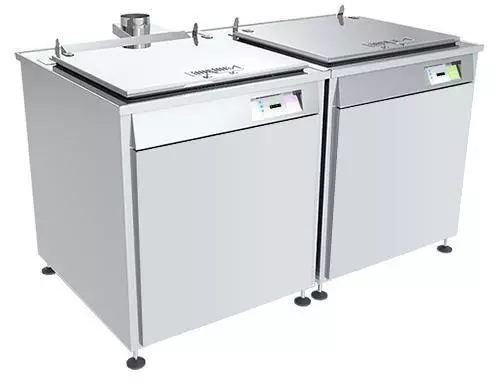

limpiadores de herramientas y moldes

Información técnica Corus 120 Corus 240 Corus 360 Corus 480
Dimensiones externas (AxPxH) (mm) 670 x 900 x 917 980 x 1045 x 970 1230 x 1351 x 1120 1690 x 1551 x 1120
Dimensión efectiva del tanque (AxPxH) (mm) 340 x 645 x 484 654 x 449 x 603 904 x 673 x 758 1324 x 873 x 758
Dimensiones internas canastilla lavado (AxPxH) (mm) 300 x 538 x 442 604 x 400 x 516 808 x 600 x 658 1208 x 800 x 658
Reserva de desplazamiento (l) 14 46 60 100
Volumen de líquido (l) 135 286 670 1200
Capacidad de carga (kg) 100 200 300 350
Potencia calorífica (kW) 3 5 9 18
Potencia nominal/pico del ultrasonido (kW) 1,2 / 2,4 2,4 / 4,8 3,6 / 7,2 4,8 / 9,6
Carga conectada (kW) 5 8,3 13,6 23,8
Voltaje (VAC) 380/220 - 415/240 trifásico, neutral y a tierra
  • Las unidades Corus HD están diseñadas para la limpieza de mantenimiento de herramientas y moldes.
  • Cada unidad es un módulo independiente.
  • Los módulos se pueden colocar uno al lado del otro para formar una línea con etapas de lavado y enjuague.
  • El proceso típico consta de dos pasos/ módulos de tanque: lavado por ultrasonido complementado con enjuague por inmersión/ pasivación en caliente.
  • Las dimensiones del tanque se basan en los tamaños típicos de moldes de inyección.
  • Las piezas limpiadas se deben colocar dentro del tanque, ya sea en una canastilla de lavado o colgadas en una viga de elevación.
  • Tanto las canastillas como las vigas de elevación son compatibles con los diseños estándar de los tanques. El sistema puede complementarse además con tanques de almacenamiento, filtración, estación Ergo, polipasto de cadena, etc.
Información técnica Corus 120HD Corus 240HD Corus 360HD Corus 480HD Corus 600HD Corus 720HD Corus 840HD Corus 1200HD
Dimensión máx. recomendada del molde  (AxPxH) (mm) 400 x 250 x 400 450 x 300 x 450 600 x 400 x 600 800 x 400 x 600 1000 x 400 x 800 1200 x 400 x 900 1000 x 700 x 800 1200 x 700 x 900
Dimensión efectiva del tanque (AxPxH) (mm) 340 x 645 x 484 654 x 449 x 603 724 x 473 x 758 924 x 473 x 758 1200 x 500 x 1000 1400 x 500 x 1100 1200 x 800 x 1000 1400 x 800 x 1100
Dimensiones internas canastilla lavado (AxPxH) (mm) 300 x 538 x 435 604 x 400 x 516 668 x 400 x 658 868 x 400 x 658 Viga de elevación
Reserva de desplazamiento  (l) 14 48 80 100 140 180 220 270
Volumen de líquido (l) 135 286 410 500 840 1100 1300 2200
Capacidad de carga (kg) 100 200 300 500 1000 1300 1600 2000
Potencia calorífica (kW) 3 5 9 9 18 18 27 36
Energía de ultrasonido nom/pico  1,2 / 2,4 2,4 / 4,8 3,6 / 7,2 4,8 / 9,6 6 / 12 7,2 / 14,4 8,4 / 16,8 12 / 24
Carga conectada (kW) 5 8,3 13,6 14,8 24 26 36 48
Voltaje (VAC) 380/220 - 415/240 trifásico, neutral y a tierra

Opciones

  • Canastillas, punto único de alzamiento levantamiento con pinza.
  • Vigas de elevación, mismos puntos de soporte que para la canastilla.
  • Canal de ventilación de borde a borde y ventilador.
  • Tapas neumáticas, abatibles y de carga.
  • Circulaciones de circuito cerrado.
  • Tanques de almacenamiento VG50, VG140,
  • VG140HD con bomba vertical.
  • Kit de cancelación de ruido 85> 71dB.
  • Polipasto de cadena.

Concepto de carga

  • Soportes de la canastilla al borde del tanque.
  • Canastilla manual /de carga.
  • Viga de elevación

Estación Ergo

  • Inspección, lavado, chorro de aire.
  • Seguro.
  • Ergonómico.

Aplicaciones principales

  • Limpieza de herramientas y moldes.
    • Moldes de inyección de plástico.
    • Fundición a presión.
    • Moldes de goma.
    • Moldes de embalaje de vidrio.
  • Herramientas de extrusión.
  • Mantenimiento general y limpieza.
  • Enfriadores.
  • Filtros.
  • Equipo de fabricación.
  • Piezas del motor.

Tanques de limpieza por ultrasonido para herramientas y moldes

Corus X

Cuando se necesitan dimensiones especiales, Corus X es la solución. Los módulos se pueden personalizar según las necesidades actuales del cliente. Los módulos están diseñados con la automatización de diseño inteligente, que se basa en un modelo paramétrico. A su vez, esto produce rentabilidad y tiempos de entrega rápidos.

Todos los modelos anteriores incluyen; Potenciador/Deshollinador/ Desgasificador, Frecuencia ultrasónica - 30 kHz, Rango de temperatura ambiente - 80°C, Válvula de llenado - R ½ ", Válvula de drenaje - R 1 ¼", Aliviadero/ válvula - R 1¼ ", Sensor de nivel - Tipo de flotación.

Todas las máquinas cumplen con la Directiva de Compatibilidad Electromagnética (EMC) 2014/30/UE Directiva de Bajo Voltaje (LVD) 2014/35/UE. 61439-2
