Ra とは？（算術平均粗さ）
Ra（アールエー） とは、表面粗さを評価するための指標の一つで、「算術平均粗さ」を意味します。これは、表面の凹凸の状態を数値化することで、その表面の平滑さや粗さを評価するのに使われます。一般的に、表面の加工品質を測定し、精密加工や仕上げ加工の評価基準として用いられます。

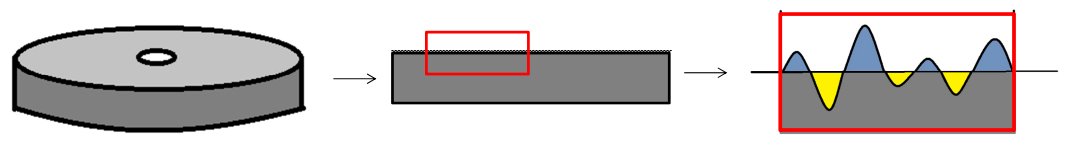

測定方法と基準
Ra の測定には専用の測定器を使い、表面の凹凸を測定します。測定器で得られたデータは、表面の凹凸の平均値を基準線として、その基準線からの距離の平均値を計算することで Ra の値が得られます。測定範囲内での凹凸の平均距離を算出するため、結果として表面の平滑さの度合いを数値で表すことができます。
Ra の数値と表面の平滑さ
Ra の値が低ければ低いほど、表面は平らで滑らかであることを意味します。逆に、Ra の値が高いと表面の凹凸が大きく、粗い状態であることを示します。たとえば、精密な機械部品や光学部品など、表面の平滑さが求められる場合には、Ra の値が低くなるように加工される必要があります。

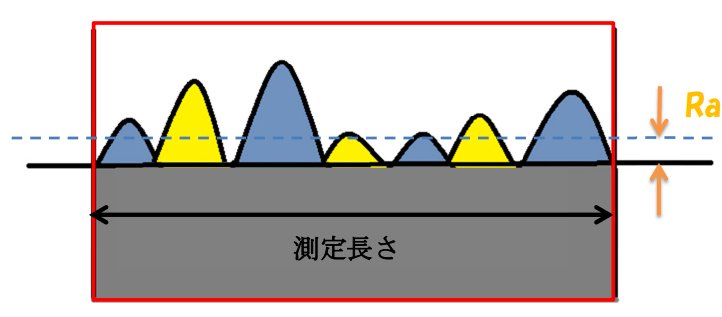

測定長さと Ra の計算
Ra の測定では、測定長さと呼ばれる一定の区間内での表面の凹凸を測定します。この測定長さ内で表面の一部を切り出し、その区間の凹凸状態の平均値を Ra で表します。具体的には、青や黄色で示される山（表面の凸部）の面積の平均値が算出され、それを基準として青の点線が引かれます。中心の基準線から青点線までの距離が Ra の値に相当します。
Ra の単位
Ra の数値は、表面の微小な凹凸を示すためにマイクロメートル（μm）、ナノメートル（nm）、またはオングストローム（Å） で表現されます。一般的には、粗さが大きい場合には μm 単位で示され、より精密な測定や微細な凹凸を評価する際には nm や Å が使われます。例えば、機械加工の評価では μm がよく用いられ、半導体製造などナノレベルの精度が求められる場合には nm や Å が使われることが多いです。
Ra の応用と重要性
Ra は、表面加工の品質を測定する上で非常に重要な指標です。以下のような分野で幅広く利用されています。
- 機械部品の加工: エンジン部品や軸受など、機械部品の表面粗さが性能や耐久性に影響を与える場合、Ra を用いて評価します。
- 光学部品: レンズやミラーの表面は非常に滑らかである必要があり、Ra を低く保つことが求められます。
- 電子機器や半導体製造: 表面の平滑さが電子部品の性能に直結するため、微細な表面粗さを評価するために Ra が使用されます。
このように、Ra の値を測定し管理することで、製品の品質や性能を確保することができ、製造工程においても重要な役割を果たしています。
