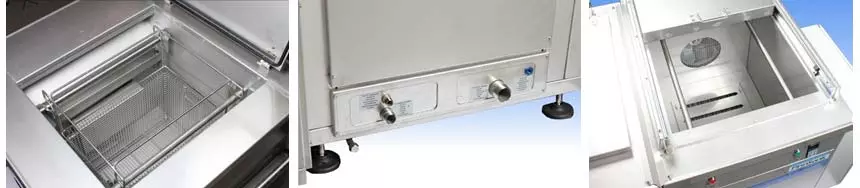

Optima – Ultrazvukový čisticí systém
Pro čištění větších komponentů a / nebo komponentů pro náročnější prostředí
Linky Optima jsou flexibilním a vysoce účinným řešením pro čištění komponentů. Široká škála výrobních průmyslových odvětví spoléhá na Optimu dokonce i v případě těch nejpřísnějších požadavků na čistotu a na nejvyšší průchodnost.
- Možnost flexibilní konfigurace poskytuje ideální řešení pro všechny požadavky na čistotu.
- Navrženo s ohledem na operátora, bez kompromisů týkajících se bezpečnosti. Je zajištěna vysoká úroveň ergonomie.
- Díky robustní a uživatelsky přívětivé konstrukci je zajištěna vysoká trvanlivost a spolehlivost zařízení i v náročných podmínkách
- Robustní technologie dodává zařízení dlouhou životnost.
- Plně automatické linky s intuitivními řídícím systémem a vzdálenou podporou jsou navrženy přesně pro Vás.
- Optima nabízí širokou škálu možností pro zlepšení efektivity procesu a pro minimalizaci dopadu na životní prostředí.
Moduly nádrží vybavené:
- Ultrazvukem
- Ostřikem pomocí trysek
- Sonickým ostřikem
- Oplachem
- Postřikem
- Sušení teplým vzduchem
- Sušení pomocí podtlaku
- Široká nabídka možností včetně
- Ponořování koše
- Rotací koše
Velikosti nádrží
- 150 l – až do 10 m3
Váhové zatížení
- 35 kg až do 10 tun
Ultrazvukové působení
- 1,2 kW až do 30 kW’s
- Dostupné frekvence: 20, 30 a 40 kHz
Možnosti údržby vany, například
- Skladovací nádrže
- Filtrace částic
- Separace oleje
- Automatické plnění a dávkování
Manipulace s materiálem a možnosti automatizace procesů
- Snadné zvedání, manipulace s košem pomocí pneumatického mechanismu až do nosnosti 50 kg
- Manipulace s koši pomocí řetězového zvedáku 50 - 1000 kg
- Nákladní plošiny pro automatické a specifické zvedání / ponořování z nádrží pro zatížení 40 - 1000 kg
- Plně automatizovaná manipulace s materiálem a kontrola procesu při použití více košů
- 100, 200, 400, 1000 kg
- Verze dle požadavků zákazníka
- Chráněno bezpečnostním plotem nebo plně zapouzdřené
- Dopravní systémy
Rozměry košů
- Od 400 x 300 x h300 mm do rozměrů dle požadavků zákazníka
- Dlouhé modely s košem dlouhým několik metrů
Opce k modulárnímu čistícímu systému
Působení vzduchových bublin
Zvyšuje účinnost oplachování ponorem. Stlačený vzduch R1/4, Solenoid a trimovací ventil za obslužnými dveřmi. Spotřeba vzduchu je přibližně 50 NL/min.
Ponořování koše 100 kg
Během procesu probíhá ponořování koše. Při tomto procesu je zapotřebí jednotka pro údržbu stlačeného vzduchu.
Ventilační kanály okraje
Když se víko otevře, jsou částečně ventilovány emise páry. 2 x Ø63 mm na zadní straně/nádrže
Bezpečnostní termostat
Zastaví všechny funkce stroje v případě, že teplota kapaliny stoupne nad přednastavenou hodnotu (nastavená hodnota = bod vzplanutí - 15°C). Povinné při použití kapalin s bodem vzplanutí.
Turbulentní proudění 200 l/ min
Čerpadlo nasává kapalinu přes sítko a vstřikuje ji zpět přes rozstřikovací trysky na bočních stranách nádrže. Čerpadlo se nachází za jednotkou nádrže na samostatné čerpadlové plošině. Ostřik při ponoru nemůže být použit současně s aktivním ultrazvukem. Odstředivé čerpadlo Grundfos CM 10-2, třífázové, 50 – 200l/min, 2 bary, těsnění AQQK. SonicJet kontrolní systém pro střídavý provoz ultrazvuku a trysky. Je potřebný vždy, když jsou ultrazvuk a ostřik nainstalovány v jedné nádrži. SonicJet je skvělá metoda čištění komponentů s vnitřními otvory a dutinami, protože kombinuje výhody ultrazvuku a trysek.
Vyhřívaná skladovací nádrž WS120
Zvyšuje objem nádrže a má za úkol sbírání povrchu z tankovací nádrže. (Cirkulace uzavřeného okruhu: nádrž, v níž probíhá proces, přepad, skladovací nádrž, čerpadlo*, nádrž, v níž probíhá proces.) * Pro tuto variantu je potřebný vhodný cirkulační modul s uzavřenou smyčkou a čerpadlem. Nepoužívejte zde agresivní vodné kapaliny. Zvolte vhodný čisticí prostředek pro separaci oleje.
Skladovací nádrž
Odstraňuje povrchový olej ze zásobní nádrže pomocí odsávacího zařízení. Čerpadlový sběrač je vybaven pomalu se otáčejícím membránovým čerpadlem, které jemně přenáší kapalinu do separátoru, takže se potulující olej nemísí s tekutinou. Volný olej je od kapaliny separován a shromažďován do nádoby o objemu 2,5 l. Tekutina recirkuluje zpět do lázně. Kapacita čerpadla je 25l/ hodinu.
Automatické čištění
Automatické obnovení oplachové vody: na začátku každého čisticího cyklu je do nádrže přidávána nová voda tak, že se po nastavenou dobu otevře solenoidový ventil. Přebytečná voda odteče přes přepad.
Automatické doplňování
Automatické doplňování čerpací vody během provozu. Hladinové spínače monitorují hladinu kapaliny a následně otevírají a zavírají elektromagnetický ventil. Pro ochranu proti přeplnění je nainstalován redundantní bezpečnostní spínač.
Automatické dávkování čisticích prostředků
Automatické dávkování čisticích prostředků během automatického doplňování. Dávkovací čerpadlo dávkuje tlakovou vodu s Dosatronem.
Kaskádové zařízení
Gravitační průtok kapaliny z druhé nádrže do předchozí nádrže.
Vypouštěcí čerpadlo
Čerpání odtokové vody. Čerpadlo je namontováno na plošině za linkou. Přívod čerpadla je připojen k odtokovému potrubí.
Horkovzdušné vysoušeče
Sušení pomocí cirkulace horkým vzduchem. Horký vzduch je odváděn do komory prostřednictvím žaluziových otvorů na spodní a přední straně konvekční komory.
PTM 50 Easy Lift (Snadné zvedací zařízení typ PTM 50 )
Pomáhá operátorovi přepravovat košík mezi etapami procesu. Vertikální pohyb je uskutečňován s pomocí pneumatického válce. Horizontální pohyb je uskutečňován posunutím saní po kolejnicích.
Automatický transportér
MBT transportér košů dokáže přepravovat několik košů současně. Operátor umístí koš do nákladové stanice transportéru. Transportér je automaticky spuštěn indukčním snímačem. Koš je přepraven přes čisticí proces do samostatné vykládací stanice.
